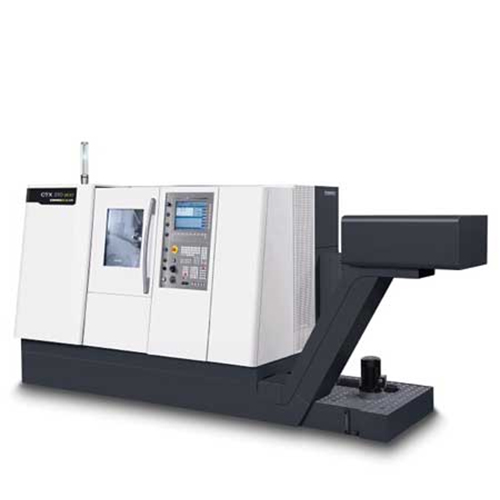

DMG CTX 510 Ecoline C Eksenli CNC Torna
2009 Model
|
Çalışma alanı |
||
|
Çevirme çapı, maks. |
mm |
680 |
|
Karşı kızaklarda çevirme çapı |
mm |
465 |
|
Çevirme çapı, maks. |
mm |
ø 465 |
|
Çapraz hareket (X) |
mm |
300 |
|
Boyuna hareket (Z) |
mm |
1.050 |
|
Seri hareket (X / Z) |
m/dak |
30 / 30 |
|
Ana İş Mili |
||
|
İş Mili Başı (düz alın) |
mm |
220h5 |
|
Çubuk geçişi |
mm |
ø 76 / ø 90(1) |
|
Ön tank çapı |
mm |
140 |
|
Sıkma aynası |
mm |
250 |
|
Tahrik performansı (%40 / 100 DC) |
kW (AC) |
33(2) / 22(2) |
|
Tork, maks. (%40 / 100 DC) |
Nm |
630(2) / 420(2) |
|
Devir aralığı, maks. |
Dev/dak |
3.250 |
|
Pozisyonlama hassasiyeti |
||
|
VDI / DGQ 3441’e göre Pmax X / Z / C |
mm |
0,014 / 0,016 / 0,03 |
|
Takım taşıyıcı |
||
|
Takım istasyonu sayısı |
12 |
|
|
Tahrikli takım istasyonları (1) |
12 |
|
|
Mil çapı (DIN 69880’e göre) |
mm |
40 |
|
4.000 dev/dak ile tahrik performansı (%40 DC) |
kW |
8,4(2) |
|
Tork, maks. (%40 DC) |
Nm |
20(2) |
|
Hız, maks. |
Dev/dak |
4.000 |
|
Punta |
||
|
Punta göbeği (otomatik sürülebilir) |
mm |
850 |
|
Merkez nokta alımı |
MK |
5 |
|
Punta gücü, maks. |
daN |
1.200 |
|
Makine ağırlığı |
||
|
Talaş konveyörü ile birlikte makine ağırlığı |
kg |
8.100 |
|
Talaş konveyörü olmadan makine ağırlığı |
kg |
7.500 |
|
(1) Opsiyonel (2) SIEMENS 840D solutionline teknik verileri |
||
